TH24矿用本安型操作台
使用产品前，请阅读使用说明书。
警示语句
----维修时不得改变产品本安电路和与本安电路有关的元器件的参数、规格、型号！
----用于经防爆检验合格的本安电路中。
一、概述
TH24矿用本安型操作台（简称操作台）与KXJ1-127矿用隔爆兼本安型控制箱联合使用，装置于煤矿井下巷道架空乘人装置。
二、执行标准
Q/YB009 TH24矿用本安型操作台。
三、使用环境条件
3.1产品在下列条件下，应能正常工作：
a)环境温度： 0℃～+40℃；（应按GB 3836.1-2021中5.1.1条附加标志“X”，或在铭牌中标注温度范围；）
b)平均相对湿度: ≤95%RH（＋25℃）；
c)大气压力: 80kPa～110kPa；
d) 无显著振动和冲击的场合；
e)矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体或蒸汽的场合。
3.2储运条件
a)高温：+60℃；
b)低温：-40℃；
c)平均相对湿度：95％RH（+25℃）；
d)振动：50m/s2；
e)冲击：500m/s2。
四、主要技术特征

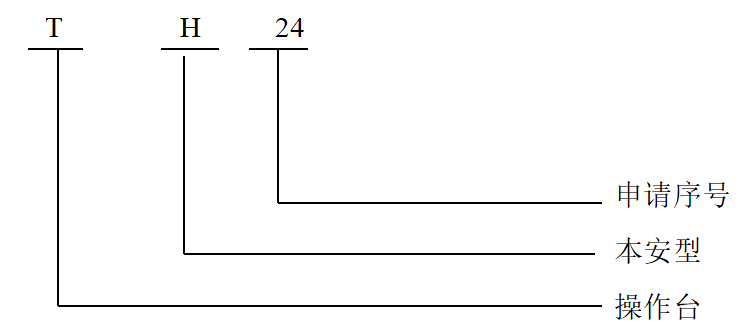

4.1、产品型号含义
4.2、防爆型式：矿用本安型；标志：Exib I Mb。

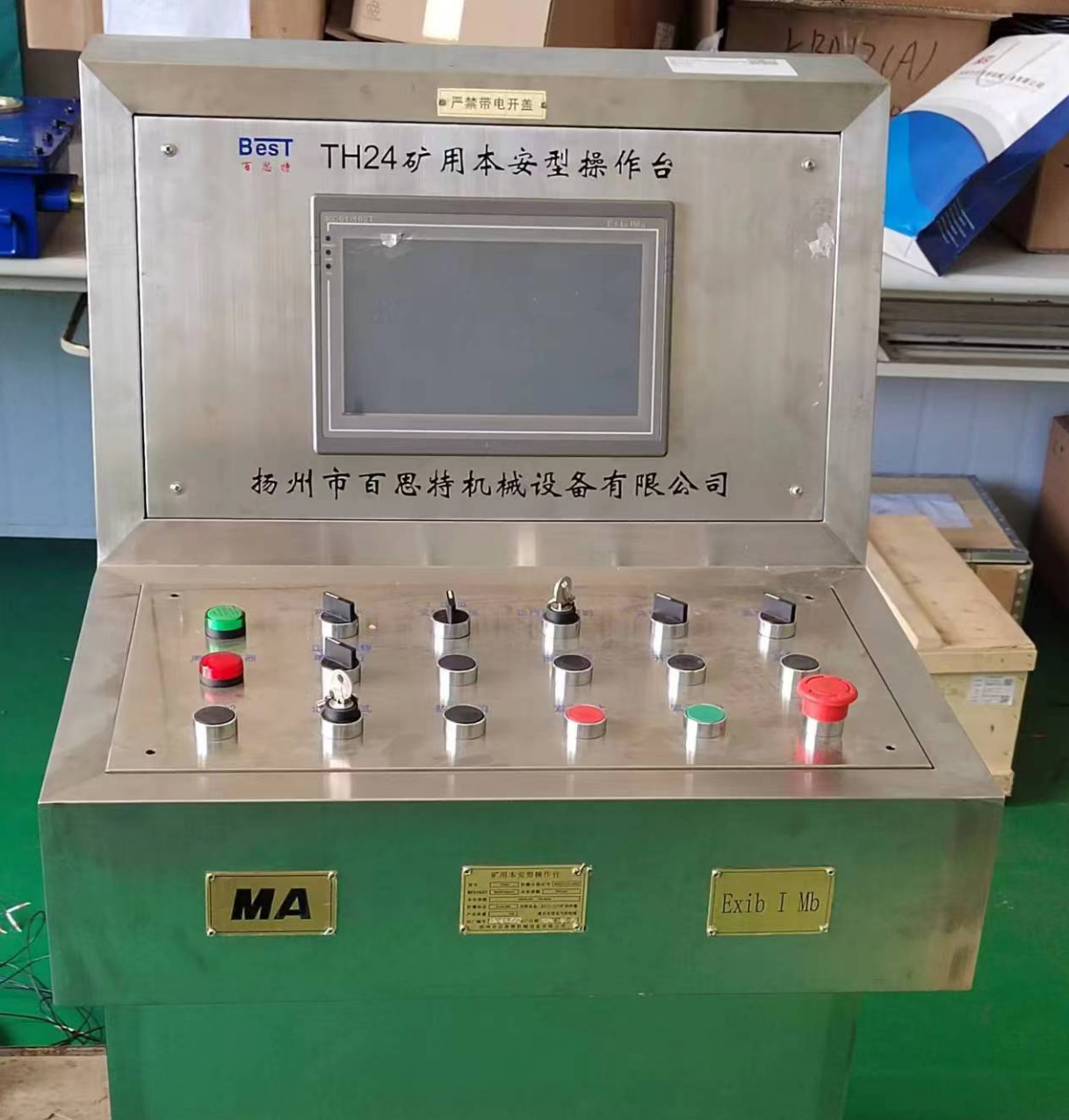

4.3、操作台由不锈钢304焊接而成，操作面板布置指示灯及按钮
4.4、外形尺寸： 1100 mm x 900 mm x 706mm；
4.5、重量： 约36kg。
4.6电气性能
4.6.1 供电电源
a)工作电压：DC24V, 最大工作电流，A：≤0.3。
b)工作电压：DC12V，最大工作电流，A：≤1.2。
c)两路电源不共地。
4.6.2 输入口
a)1路有源开关量，高电平≥20V，低电平≤0.5V。
b)1路音频模拟信号（信号幅值0.5V~5.0V）。语音声级，dB(A)：≥85。
4.6.3 输出口
16路无源开关量；
a) 触点容量：DC24V/0.6A；
b) 触点闭合时，接触电阻，Ω：≤1；
c) 触点断开时，漏电阻，kΩ：≥100。
4.6.4 RS485通信
a)路数：1路
b)输方式：半双工；
c)传输速率：9600bps；
d)最大传输距离：100m（传输介质：MHYVP 2*2*7/0.37煤矿用聚乙烯绝缘编织屏蔽聚氯乙烯护套通信电缆）。
4.5.5主要功能
a) 接收1路有源开关量，高电平时对应指示灯亮起；
b) 接收音频信号通过喇叭播放；
c)通过操作面板按钮和旋钮控制对应开关量输出；
d)触摸屏具有显示运行状态、故障报警、事件记录，并具有运行状态、故障报警、事件记录查看功能；
e)通过RS485通信实现与配接设备的数据传输并通过显示屏显示。
五、工作原理
操作台与KXJ1-127矿用隔爆兼本安型控制箱配套使用。操作人员通过本安操作台上的按钮开关，把需控命令发送给电气控制箱，同时把电气控制箱的实时执行状态在本安操作台上的指示灯进行显示。本安操作台适用于煤矿井下，有瓦斯、煤尘爆炸危险的场所。
六、安装
6.1、与其它设备连接线全部走进线嘴，接线后上紧锁母。
6.2、导线两端加15mm长的白色号码管, 并写明线号。
6.3、按接线图压端子线。
七、常见故障与处理
| 序号 | 故障现象 | 故障原因 | 处理方法 |
| 1 | 开关处于导通档时如操作台内隔离栅对应输入指示灯不亮 | 开关损坏或连线断良。 | 更换。 |
| 2 | 操作台内PLC对应输输出指示灯亮或接近开关正常指示灯不亮， | 指示灯损坏或连线断。 | 更换。 |
八、包装
8.1．包装箱采用木质结构，产品在包装箱内安放牢固并应有防潮防震措施。
8.2．包装箱内应有下列文件和附件：
a. 装台单；
b．产品合格证；
c．使用说明书（应符合GB9969的规定）。
九、运输
在运输过程中不允许碰撞或重压，并应防止雨水侵入。
十、贮存
应贮存在通风良好的库房内，码放层数不得大于5层，室内不得有腐蚀性气体或蒸气，储存温度为-10℃～40℃，相对湿度不大于95%（25℃）。
十一、质量保证
产品自出厂日起，一年内出现质量问题，包修。
