产品概述

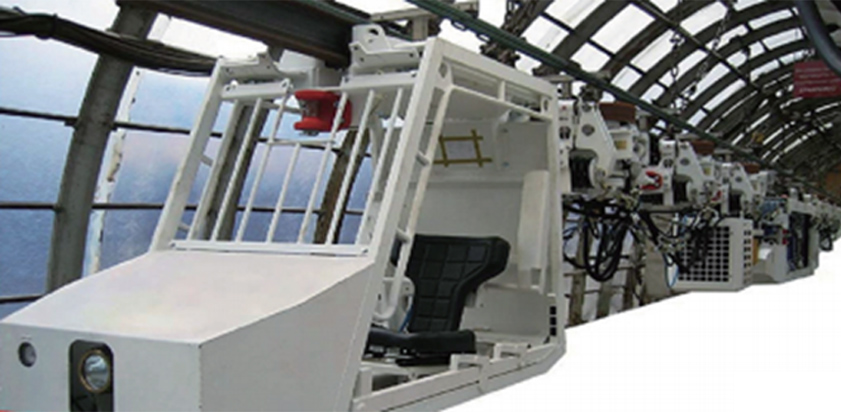

DC系列防爆柴油机单轨吊机车，是一种以防爆柴油机为动力源，通过主泵带动液压马达驱动机车运行的煤矿井下辅助运输设备，其运行轨道采用德国工业标准的I140E型或I140V型工字型钢，由链条柔性地固定于巷道顶部，机车运行承载轮卡入工字钢两侧，无脱轨、掉道现象，制动停车是靠制动器弹簧夹紧轨道腹板实现，动作方式为失效制动运行安全、可靠。它不仅能运输材料、人员和设备，还可以完成井下设备的提升、吊装等工作,是一种投资少、维护方便、多功能、高效率的井下辅助运输设备系统。
性能特点
研制了防爆柴油机无级调速系统,实现了单轨吊的自主调速驱动(轻载调速运行及重载低速运行);采用先进的滚轮滑动夹紧技术和单驱双制动结构,实现了单轨吊的安全稳定运行;采用以可编程控制器为核心的控制系统,实现了单轨吊机车过程控制和状态监测;采用整体结构优化设计技术,简化了传动结构,便于日常维护;研制了快速压力释放系统,缩短了制动距离,提高了系统的安全性.
功能用途
◆配5t/8t/16t/32t起吊梁可快速完成支护材料、皮带、电缆及小型设备的运输；配相应集装箱可完成建筑材料、 零散零备件的运输；
◆配人车可完成井下人员的运输；每节人车可乘坐10-15人，一次可运输30-50人；
◆配专用起吊梁可完成液压支架等大型装备的运输、转移。
135kw系列防爆柴油机单轨吊机车主要技术参数
| 单轨吊机车型号 | / | 35KW 系列防爆类油机单轨吊机车 | |||||
| DC80/135Y | DC110/135Y | DC135/135Y | DC165/135Y | DC190/135Y | DC220/135Y | ||
| 项 目 | 单位 | 整机技术参数 | |||||
| 驾驶方式 | / | 手动/遥控 | |||||
| 整机功率 | Kw | 135 | |||||
| 整机质量 | Kg | 6940 | 7580 | 8220 | 8860 | 9550 | 10140 |
| 额定牵引力 | Kn | 80 | 110 | 135 | 165 | 190 | 220 |
| 制动力 | Kn | ≤120 | ≤165 | ≤202.5 | ≤247.5 | ≤285 | ≤330 |
| 爬坡能力 | 。 | ±25 | |||||
| 最大运行速度 | m/s | 2.2 | |||||
| 限定速度 | m/s | 2.5 | |||||
| 水平转弯半径 | m | 4 | |||||
| 垂直转弯半径 | m | 10 | |||||
| 甲烷浓度 | ≤ | 0.5%（可调） | |||||
| 外形尺寸(L*W*H) | 16.4*1*1.3 | 17.8*1*1.3 | 19.2*1*1.3 | 20.6*1*1.3 | 22*1*1.3 | 23.4*1*1.3 | |
| 防爆柴油机型号 | KC6102DZLYFB | ||||||
| 油箱容积 | I | 140 | |||||
| 主液压泵 | A4VG250 (力士乐 德国) 250ml/r 38MPa | ||||||
| 辅助泵 | PGP620A 36ml/r | ||||||
| 液压驱动马达 | MS05-2 565ml/r | ||||||
| 主系统压力 | MPa | 36.5 | |||||
| 载荷·坡度表 | |||||||
| ≤7 ° | 8 ° | 9 ° | 10 ° | 15 ° | 20 ° | 25 ° | |
| DC80/135Y | 28t | 22t | 20t | 18t | 11t | 7t | 4t |
| DC110/135Y | 38t | 35t | 32t | 30t | 20t | 16t | 12t |
| DC135/135Y | 48t | 45t | 42t | 38t | 28t | 20t | 16t |
| DC165/135Y | 60t | 55t | 50t | 45t | 33t | 25t | 20t |
| DC190/135Y | 70t | 65t | 60t | 55t | 40t | 30t | 25t |
| DC220/135Y | 80t | 75t | 70t | 65t | 45t | 35t | 30t |
190kw系列防爆柴油机单轨吊机车主要技术参数
| 单轨吊机车型号 | / | 190KW 系列防燧柴油机单轨吊机车 | ||||||
| DC165/190Y | DC190/190Y | DC220/190Y | DC245/190Y | DC275/190Y | DC300/190Y | DC330/190Y | ||
| 项 目 | 单位 | 整机技术参数 | ||||||
| 驾驶方式 | / | 手动/遥控 | ||||||
| 整机功率 | Kw | 190 | ||||||
| 整机质量 | Kg | 9360 | 10040 | 10640 | 11320 | 11920 | 12600 | 13200 |
| 额定牵引力 | Kn | 165 | 190 | 220 | 245 | 275 | 300 | 330 |
| 制动力 | Kn | ≥247.5 | ≥285 | ≥330 | ≥367.5 | ≥412.5 | ≥450 | ≥495 |
| 爬坡能力 | 。 | ±25 | ||||||
| 最大运行速度 | m/s | 2.2 | ||||||
| 限定速度 | m/s | 2.5 | ||||||
| 水平转弯半径 | m | 4 | ||||||
| 垂直转弯半径 | m | 10 | ||||||
| 甲烷浓度 | ≤ | 0.5%（可调） | ||||||
| 外形尺寸(L*W*H) | 20.6*1*1.3 | 22*1*3 | 23.3*1*1.3 | 24.7*1*1.3 | 26.1*1*1.3 | 27.4*1*1.3 | 28.7*1*1.3 | |
| 防爆柴油机型号 | KC6102DZLYFB | |||||||
| 油箱容积 | I | 160 | ||||||
| 主液压泵 | A4VG250 (力士乐 德国) 250ml/r 38MPa | |||||||
| 辅助泵 | PGP620A 36ml/r | |||||||
| 液压驱动马达 | MS05-2 565ml/r | |||||||
| 主系统压力 | MPa | 36 | ||||||
| 载荷·坡度表 | |||||||
| ≤7 ° | 8° | 9° | 10° | 15° | 20° | 25° | |
| DC165/190Y | 60 | 55 | 50 | 45 | 30 | 25 | 20 |
| DC190/190Y | 75 | 65 | 60 | 57 | 41 | 31 | 24 |
| DC220/190Y | 89 | 70 | 65 | 60 | 44 | 35 | 28 |
| DC245/190Y | 97 | 89 | 82 | 76 | 45 | 41 | 32 |
| DC270/190Y | 100 | 95 | 85 | 80 | 60 | 45 | 35 |
| DC300/190Y | 120 | 110 | 102 | 95 | 69 | 53 | 43 |
| DC330/190Y | 120 | 110 | 105 | 100 | 70 | 55 | 45 |
