KXY127(B) 矿用隔爆兼本安型音箱
安全使用注意事项
警告：严禁带电打开！
产品在安装、使用和检修时，一定要注意防止“失爆”,注意保护好隔爆面。维修后紧固件应拧紧 且引入装置里的橡胶密封圈应保持密封。
警示：使用屈服强度≥450MPa(性能等级 A2-70)的紧固件！
不得改变本安电路和与本安电路有关的元器件的电器参数、规格和型号。
一、概述
KXY127(B)矿用隔爆兼本安型音箱为煤矿、冶金、矿山行业专用音响产品，该产品采用进口小功率 立体声高保真音频功放芯片精心设计，具有音质优美动听、使用寿命长、安全可靠等优点，是矿山井下 需要语音提示理想产品。
适用于有瓦斯(甲烷)、煤尘爆炸气体混合物危险性的煤矿井下、可安装在休息室等场所。
KXY127(B)矿用隔爆兼本安型音箱，具有语音提示 , 符合《煤矿安全规程》的规定要求。
二、执行标准
Q/BY032-2024 KXY127(B)矿用隔爆兼本安型音箱。
三、使用环境条件
3.1产品在下列条件下，能正常工作：
a)环境温度： 0℃～+40℃；
b)无显著振动和冲击的场合；
c)无直接滴水、淋水的场所；
d)平均相对湿度: ≤95%RH（＋25℃）；
e)大气压力: 80kPa～106kPa； f)矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体或蒸汽的场合。
3.2 储运条件
a)高温：+60℃；
b)低温：-40℃；
c)平均相对湿度：95%HR（+25℃）；
d)振动：加速度 50m/s²；
e)冲击：峰值加速度 500m/s²。
四、主要技术性能

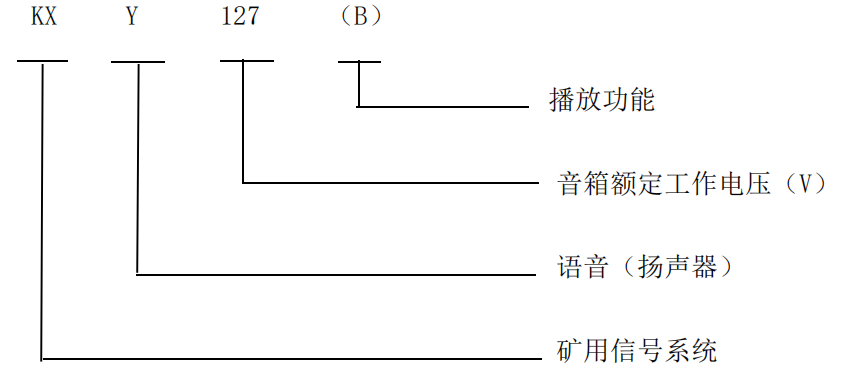

4.1 产品型号：
4.2 防爆型式：矿用隔爆兼本安型；防爆标志：Ex db [ib Mb] I Mb。
五、结构特征
a)音箱采用一体双腔结构，外壳材质为 Q235。
b)紧固件有防止自动松脱的措施，金属零部件必须进行防锈、防蚀处理。
c)接线装置、接地端子及设备内部接线有足够的强度，并保证连接可靠。
d)电缆采用压紧螺母式引入装置，结构符合 GB/T3836.1-2021 和 GB/T3836.2-2021 的有关规定。
e)音箱外壳设有内、外接地螺栓及接地标志，接地螺栓应进行电镀等防锈处理。外接地螺栓应大于 等于 M8，内接地螺栓应大于等于 M6。
f)防爆结构符合 GB/T3836.1-2021、GB/T3836.2-2021 和 GB/T3836.4-2021 的有关规定。
六、工作原理及用途
1、额定电压，：AC127V。
2、最大工作电流，：≤300 mA。
3、音频接口：1 路；
4、传输方式：双向；信号幅值：0.5V~5.0V
5、输出信号 1 路无源开关量；
a)断开时，漏电阻：≥100kΩ；
b)闭合时，接触电阻：≤0.5Ω。
6、音频声级，：≥85 dB(A)。
7、光可见度：光信号在黑暗中 20m 处可见。
8、主要功能
a)接收音频信号通过喇叭播放；
b)按下打点按钮播放内置音频；
c)按下通话按钮通过麦克风讲话输出音频信号。
七、安装
1、本产品安装在煤矿井下有瓦斯及煤尘爆炸危险的巷道，与 KXJ127 组成架空乘人装置。
2、负责现场指导安装。
3、如图所示牢固连接电源线和关联设备间的连线。
安装与调试
1、吊挂矿山井下人行道，停车场，休息室等场所。
2、接线：详见 KXY127(B)矿用隔爆兼本安型音箱电气接线图纸。
八、常见故障与处理
8.1 无声、无光应检查保险管和电源变压器。
8.2 红灯闪烁无语言报警，扬声器引线断、扬声器坏 IC 3TDA2003A 坏。
8.3 无红灯闪烁，无语言报警，IC4 AP8921a 坏。
8.4 检测时不得改变产品本安电路和与本安电路有关的元器件的参数、规格、型号！
8.5 本产品不得随意与其它未经联检的设备连接！
8.6 导线引入或引出设备时应将电缆穿入密封圈、垫圈、压紧螺母后再行压紧，不用的引入装置须 用堵头压紧密封。
8.7 使用维修中应注意保护隔爆面，如有锈蚀、损伤应及时修理或更换。
8.8 本产品在不用时，应保存在通风干燥，无腐蚀性气体环境中。
九、包装
9.1 包装箱用木箱，产品在箱内安放牢固并应有防潮防震措施。
9.2 包装箱内应有下列文件和附件：
a. 装箱单；
b．产品合格证；
c．使用说明书（应符合 GB/T9969 的规定）。
十、运输
在运输过程中不允许碰撞或重压，并应防止雨水侵入。
十一、贮存
应贮存在通风良好的库房内，码放层数不得大于 5 层，室内不得有腐蚀性气体或蒸气。
储存温度为-10℃～40℃，相对湿度不大于 95%RH（25℃）。
十二、质量保证
售后服务
12.1 设备生命周期内，保证零部件的供应。
12.2 产品售后一年内，属质量问题免费维修或换新
