KXB127 矿用隔爆兼本安型声光报警器
安全使用注意事项
警告：严禁带电打开！
产品在安装、使用和检修时，一定要注意防止“失爆”,注意保护好隔爆面。维修后紧固件应拧紧且引 入装置里的橡胶密封圈应保持密封。
警示：使用屈服强度≥450MPa(性能等级 A2-70)的紧固件！
不得改变本安电路和与本安电路有关的元器件的电器参数、规格和型号。
一、概述
KXB127矿用隔爆兼本安型声光报警器为煤矿、冶金、矿山行业专用音响产品，该产品采用进口小功率 立体声高保真音频功放芯片精心设计，具有音质优美动听、使用寿命长、安全可靠等优点，是矿山井下需 要语音提示理想产品。
适用于有瓦斯(甲烷)、煤尘爆炸气体混合物危险性的煤矿井下、可安装在矿山井下人巷道、停车场、 休息室等场所。
1.1KXB127 矿用隔爆兼本安型声光报警器主要用于煤矿井下含有爆炸性气运输巷道入口、出口或三叉口 处声光报警，也可作立井提升的声光报警用。
1.2 KXB127 矿用隔爆兼本安型声光报警器， 具有灯光及语音提示的功能, 符合《煤矿安全规程》的规 定要求。
二、执行标准
Q/BY033-2024 KBX127 矿用隔爆兼本安型声光报警器。
三、使用环境条件
3.1产品在下列条件下，应能正常工作：
a.环境温度：（0～+40）℃；
b.平均相对湿度：不大于95%HR（+25℃）；
c.大气压力：（80～106）kPa；
d .煤矿井下有甲烷及煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
3.2 储运条件
a)高温：+60℃；
b)低温：-40℃；
c)平均相对湿度：95％RH（+25℃）；
d)振动：加速度 50m/s 2； e)冲击：峰值加速度 500m/s 2。
四、主要技术性能

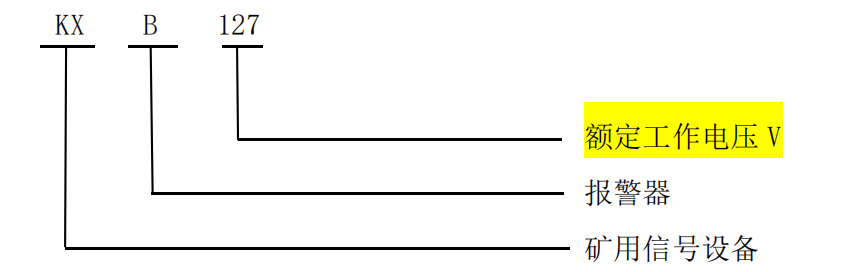

4.1 产品型号：
4.2 防爆型式：矿用隔爆兼本安型；防爆标志：Ex db [ib Mb] I Mb。
五、结构特征
本报警器一体两腔，分隔爆腔和本安腔，隔爆腔中装有电路板，本安腔中装有指示灯和扬声器。
六、工作原理及用途
a）额定电压：AC127V。
b) 最大工作电流：≤300 mA
c)电源输出：1路DC12V/0.5A电源。
d) 输入信号：3路无源开关量。
e)输出信号
1、1路无源开关量；
2、触点断开时，漏电阻：≥100kΩ；
3、触点闭合时，接触电阻：≤0.5Ω。
f) 音响方式：单调；报警信号响度：≥85dB(A)。
g) 光可见度：在黑暗中20m处可见；
h) 主要功能
1、3路无源开关量任1路闭合时，发出对应的语音报警同时输出无源开关量闭合；
2、语音报警播报3遍后停止，再次触发重复播报。
七、安装/调试
1、本产品安装在煤矿井下有瓦斯及煤尘爆炸危险的巷道，与 KXJ127 组成架空乘人装置。
2、负责现场指导安装。
3、产品可以选择吊挂矿山井下人行道，停车场，休息室等场所。
4、接线：详见 KXB127 矿用隔爆兼本安型声光报警器使用说明书。
5、调试：报警器控制板具有音量调节电位器，RP 为功放输入音量电位器，可调节喇叭音量大小。一般 在出厂时均已经调试好，但如果由于某种信号偏大或偏小，可以适当调节相应电位器，从而达到满意的效 果。
八、常见故障与处理
8.1 无声、无光应检查保险管和电源变压器。
8.2 红灯闪烁无语言报警，扬声器引线断、扬声器坏 IC 3TDA2003A 坏。
8.3 无红灯闪烁，无语言报警，IC4 AP8921a 坏。
8.4 检测时不得改变产品本安电路和与本安电路有关的元器件的参数、规格、型号！
8.5 本产品不得随意与其它未经联检的设备连接！
8.6 导线引入或引出设备时应将电缆穿入密封圈、垫圈、压紧螺母后再行压紧，不用的引入装置须用堵 头压紧密封。
8.7 使用维修中应注意保护隔爆面，如有锈蚀、损伤应及时修理或更换。
8.8 本产品在不用时，应保存在通风干燥，无腐蚀性气体环境中。
九、包装
9.1 包装箱用木箱，产品在箱内安放牢固并应有防潮防震措施。
9.2 包装箱内应有下列文件和附件：
a. 装箱单；
b．产品合格证；
c．使用说明书（应符合 GB/T9969 的规定）。
十、运输
在运输过程中不允许碰撞或重压，并应防止雨水侵入。
十一、贮存
应贮存在通风良好的库房内，码放层数不得大于 5 层，室内不得有腐蚀性气体或蒸气。
储存温度为-10℃～40℃，相对湿度不大于 95%RH（25℃）。
十二、质量保证
售后服务
12.1 设备生命周期内，保证零部件的供应。
12.2 产品售后一年内，属质量问题免费维修或换新。
