GUR5矿用本安型热释红外传感器

GUR5矿用热释电红外传感器

一、用途及适用范围

GUR5矿用热释红外传感器（以下简称传感器），运用热释红外探测人员位置，与报警器组成安全警示系统，与PLC控制箱组成上下人检测，可实现无人值守监控。

适用于各类综采、普采工作面、皮带运输机、无极绳绞车、架空乘人装置等设备；适用于具有甲烷和煤尘的爆炸性气体混合物的场合。

二、产品分类

1、传感器防爆型式：矿用本安型；防爆标志：Ex ib IMb；

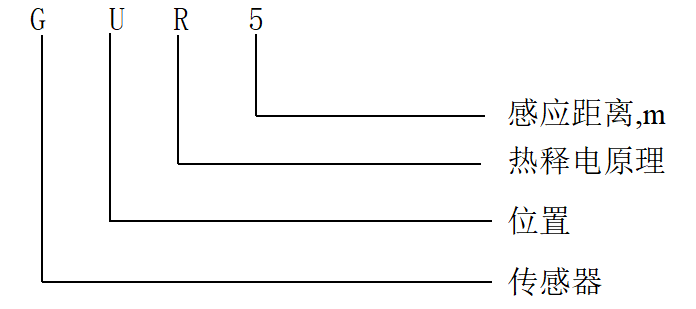

2、型号含义

3、外形尺寸和重量

外形尺寸：Φ60mm×128mm。

重 量：1kg

4、关联设备：附录A。

三、环境条件

1、传感器在下列条件中应能正常工作：

a) 环境温度：0℃～+40℃；

b) 平均相对湿度：不大于95%RH（＋25℃）；

c) 大气压力：80kPa～106kPa；

d) 有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

2、传感器能承受的最恶劣的贮运条件

 a) 高温：+60℃；

 b) 低温：-40℃；

c) 平均相对湿度：95%RH（＋25℃）；

d) 振动：50m/s2；

 e) 冲击：500m/s2。

四、主要技术参数

1 电气性能

4.1工作电压，V：DC12。

4.2最大工作电流，mA：≤50。

4.3监测范围：0~5m（角度不超过90°）。

4.3输出信号：1路无源开关量，接点容量：DC24V/0.5A（阻性负载）；闭合时，接触电阻：≤0.5Ω；断开时，漏电阻：≥100kΩ。

4.5通过红外监测到有人时输出为闭合状态，反之输出断开。

2、本安参数：Ui：DC12.5V；Ii：1.5A；Ci:0μF；Li:0mH。

五、结构特点与工作原理

1、结构特点：

外壳材质为Q235，由圆柱形机芯外壳与圆锥形端盖通过螺纹啮合而成，一块圆形PCB板安装在圆柱体机芯内，并用电子封装胶封装在其中，菲涅尔镜片露出在胶封外。

2、工作原理：

传感器是由红外接收器和放大控制器组成，当有人体热量信号被红外探头接收时，输出不大于0.5V左右的低电平电压；当人员离开红外探头探测距离后，人体热能信号消失，传感器停止工作，传感器输出大于3V的高电平。利用高低电平转换特性作为报警器、控制箱的自动检测之用。

六、安装与调试、维修及注意事项

1、传感器安装与调试

——安装：采用专用支架固定。

——红外传感器内部接线：在传感器内部，端部为航空接头引入装置，将MKVVP3×0.75mm²矿用屏蔽信号电缆一端通过此引入装置，按图示接在其正前方有一个3P接线端子上，电缆的另一端接入KXJ127矿用隔爆兼本安型PLC控制箱的本安12VDC电源和信号输入端即可(见下图所示）。

2、传感器灵敏度调节

当人员进入监控范围时，如果传感器不动作，说明灵敏度过低，可通过调节RL（即图示中的精密电位器）实现对传感器灵敏度的调整；反之，说明其灵敏度过高，往反方向调整其灵敏度。调整标准按响应时间不大于20ms确定（如下图1所示）。

七、常见故障及处理方法、注意事项

1、常见故障及处理方法见表1

2、注意事项

2.1不得更改产品本安（及其关联）电路中元器件的型号、规格及其参数！

2.2产品只能与说明书中规定的设备配接使用，与其它设备配接时，须经防爆检验！

八、运输、贮存

1、包装、运输注意事项

   本产品使用木箱包装。装运时避免重压、跌落、碰撞，运输过程应避免日晒和雨雪淋袭。

2、贮存条件、贮存期限及注意事项

包装后的设备应存放在环境温度-10～60℃，相对湿度不大于85%RH，干燥、通风、无酸、无碱或其它腐蚀性、爆炸性、易燃性气体、无破坏性冲击、振动以及不受灰尘或雷雨侵害等的贮存点。

九、随箱文件

1、使用说明书；

2、装箱单：

3、合格证；

4、防爆证；

5、安标证。

十、开箱及检查

1、开箱注意事项

在开箱时要注意不要划伤机器表面，不要进行猛烈敲击。

2、检查内容

检查产品是否完好无严重刮痕、脱漆、磕碰变形等,包装箱内除产品外还应附有装箱单、产品合格证、煤安证、防爆合格证、使用说明书等。

十一、产品质量保证及售后服务

1、产品质量实行“三包”，保修期一年。

2、产品实行终身技术服务。
3、保修期外厂家为用户提供配件，提供技术咨询，技术升级。

十二、订货须知

1、订货时请写明型号、数量、供货日期、到站。

2、一年内凡属质量问题，本厂免费维修及退换，并保证向用户提供维修所必需的零部件。

3、若有特殊要求可来人来函，本厂将尽量满足要求。
