GSD1500矿用本安型转速传感器
在进行矿用转速传感器的安装、运行、保养、检修之前，请务必熟读此使用说明书及其它所有文件，正确了解矿用转速传感器的有关知识、安全信息和注意事项。
在本使用说明书中，安全注意事项的严重程度分为“危险”、“警告”和“注意”三类。
● 危险
本使用说明书中标注的“危险”二字是指：如果不采取适当的预防措施，将会造成死亡，严重的人身和设备事故。
● 警告
本使用说明书中标注的“警告”二字是指：如果不采取适当的预防措施，可能会造成死亡，严重的人身和设备事故。
● 注意
本使用说明书中标注的“注意”二字是指：本使用说明书中有关部分需要特别强调引起注意。
一、专职人员
⑴ 能够熟悉掌握《煤矿安全规程》，并能贯彻到日常工作中；
⑵ 在紧急救护方面受过专业培训并持证上岗；
⑶ 经过培训持证上岗，能按照《煤矿安全规程》的具体要求，对设备进行正确的使用和维护，并能提供长期的保养；
⑷ 经过培训能按照制定的安全规程，熟悉并正确掌握设备的安装、操作机构，以及对设备进行通电、断电的清扫。
二、安全规程
在正确使用本设备前，须熟悉本使用说明书中所有的安全规程，详细阅读所有的技术资料，即使用说明书中有关的安全信息、注意事项和操作规程等。
● 危险
·本设备只有在专业人员完成机械、电气安装及调试后，检查无误后方可运行；
·非专职人员或非值班电气人员不得擅自操作本设备；
·本设备只有在断电后方可进行检修；
·不得带电检修、搬迁设备，特殊情况下，必须采取安全措施；
·认真遵守有关的规定及所有的危险、警告，注意等标志；
● 警告
·本设备连续运行，取决于设备的正确运输、安装、操作及维修水平；
·对本设备的内部器件、接线做不适当的改动，将会造成设备故障或误动作。
·在对设备进行清扫和拧紧端子前一定要切断本设备的电源，以确保人员与设备的安全；
● 注意
·关于修理方面的问题，请和本公司的服务中心和办事处联系。
·本产品废弃时，请按工业废弃物处理。
1 概述
GSD1500矿用转速传感器为矿用本质安全型结构，可用于矿井辅助运输设备电控系统中转速信号的采集，具有体积小、重量轻、安装方便、动作可靠、具有防水、防潮、维护简单等优点，是矿井辅助运输设备电控系统中首选应用的传感器之一。
2 用途
GSD1500矿用转速传感器主要用于煤矿矿井辅助运输设备、自动控制系统中作为转速检测用。

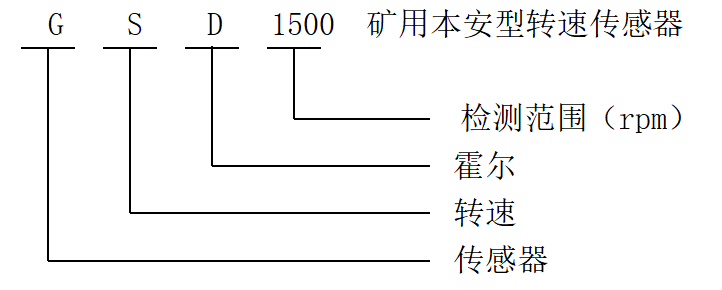

3 型号
4 防爆型式：
矿用本质安全型；防爆标志：“Ex ib IMb”。
5 本安参数：
Ui:DC24.5V Ii:0.5A Li:0mH Ci:0μF；
额定工作电压：24V,工作电流≤30mA
6 关联设备：
见附录A
7 连接电缆长度：
连接电缆长度不大于100米，分布电容≤0.1μF/km，分布电感≤1mH/km,分布电阻≤12.5Ω/km。
8 最大外形尺寸：
Φ24mm×92 mm，传感器重量：0.5kg。
9 结构特点
该矿用转速传感器采用环氧树脂将线路板灌封在圆柱形黄铜外壳内，具有体积小，重量轻安装使用方便，它外部预留不大于10米的3*0.75mm²屏蔽电缆引出线，可直接接入控制电器中。
10 工作原理
该矿用转速传感器根据霍尔感应原理通过检测被测对象上人为设置的磁场，用该磁场作为被检测信息的载体，通过它将被测对象的非电、非磁物理量（转速）转变为电量进行检测和控制。
11 技术指标
11.1工作电压：DC24V
11.2最大工作电流：≤50mA
11.3测速范围（转速盘安8磁钢）：0~2000rpm。脉冲信号输出范围，Hz：0~200。
11.4输出信号：高电平，V：≥20（拉出电流2mA）；低电平，V：≤0.5。
11.5基本误差：基本误差限为±2.5%。
12 使用环境
12.1 海拔高度：≤2000m；
12.2 环境温度：0℃～＋40℃；
12.3 相对湿度：≤95%（＋25℃）；
12.4 大气压力：80kPa～106kPa；
12.5 无破坏金属及绝缘的腐蚀性气体的环境中；
12.6 在有爆炸性气体（CH4）及煤尘的环境中；
12.7 无剧烈振动与颠簸的场所；
12.8 安装类别：I类；
12.9 污染等级：3级。
13 安装
13.1 矿用转速传感器安装时，应先将转速传感器安装在特定的支架上，并使其与被测转速的圆盘同心固定，再在圆盘上固定适当数量的Φ12*3的磁钢片，使得转速传感器随着圆盘旋转时，转速传感器与每个磁钢片同心对准，调节传感器与磁钢片的距离（距离不大于10mm），使其指示灯会闪亮，表明转速传感器安装正常。
13.2 该矿用转速传感器安装时，矿用转速传感器与磁钢的距离≤10mm。
13.3 接线方式：接线端子号码管标注V+接本安电源+24V, 接线端子号码管标注0V接本安电源0V, 接线端子号码管标注K接转速输出信号。
14 注意事项
14.1 安装时，进线部分最好不要向上，尽量避免淋水。
14.2 该矿用转速传感器与磁钢之间不能有铁的物资存在。
14.3 要定期检验磁钢表面的磁感应强度，当磁感应强度小于1100 Gs时要及时更换磁钢。
14.4 维护时不能更改本安电路电器元件的规格、型号和技术参数。
警示！警示！警示！
为确保传感器的防护性能、防爆性能和本安性能，用户不得随意更改矿用转速传感器的结构的和电气参数。
本产品不得随意与其它未经联检的设备连接。
15 包装
15.1 矿用转速传感器的包装需坚固可靠并具有防雨、防振功能，能满足水陆运输的要求。
15.2 矿用转速传感器的附件与备件应装在塑料袋内与产品一起装箱。
15.3 包装箱内应有下列文件：
a）产品合格证；
b）使用说明书（应符合GB9969.1－1998的有关要求）；
c）装箱单；
d）随机备件、附件清单；
e）其他必要的技术文件；
16 运输
包装后的矿用转速传感器在避免雨雪直接淋袭的条件下，可适用于水陆各种运输方式。
17 贮存
包装后的矿用转速传感器可在空气流通，温度为（－10～40）℃，相对湿度不大于90%的仓库中贮存12个月以上。
18 售后服务
(1) 该矿用转速传感器自调试合格之日起，一年内在正常使用、维护下，本公司将提供免费维修服务。
以下情况不在保修范围内：
a) 由于不可抗力及外来原因(包括人为因素)引起的损坏；
b) 误用、意外、疏忽，未经授权的修改或修理；
c) 超过使用说明书规定的权限；违反操作规程；
d) 保修范围外的维修费用，由用户负担。
(2) 矿用转速传感器如有损坏，请专业人员维修或通知本单位维修。
