GEJ30 矿用跑偏传感器
一、概述
1 概述
1.1 GEJ30 矿用跑偏传感器为矿用本安型电气设备,适用于煤矿有瓦斯、煤尘爆炸危险的环境。与 KXJ127 矿用隔爆兼本安型 PLC 控制箱配套使用，用作带式输送机胶带跑 偏检测和保护。
二、执行标准
Q/BY030-2024 GEJ30 煤矿用跑偏传感器。
使用环境条件
传感器在下列环境条件下应能正常工作：
1、 环境温度： 0℃～40℃。
2、 环境湿度：≤95%（+25℃）。
3、 大气压力：80kPa～110kPa。
4、 适用于矿井下有甲烷爆炸性气体的危险场所，但无破坏绝缘的腐蚀性气体的场合。
传感器能承受的最恶劣的贮运条件：
1、 贮存温度：-40℃～+60℃；
2、 振动：50m/s²；
3、 冲击：500m/s²。
4、型式：本质安全型；标志：Exib I Mb。
5、材质:ABS 工程塑料。
6、重量：1kg
7、外形尺寸：370mm×170mm×65mm
三、主要技术特征

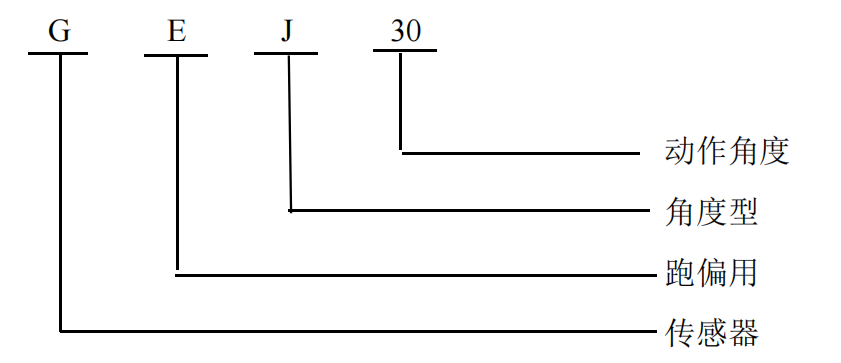

1、产品型号含义
四、工作原理/安装接线
4.1 胶带正常运行时，跑偏开关的探杆在竖直位置。当胶带跑偏时，胶带碰到跑偏开关 的探杆并带 动探杆轴旋转，当探杆偏转到一定角度时，拨动跑偏开关内的行程开关，发出跑偏信号。
4.2 安装将跑偏传感器安装在带式输送机机架上，注意调整好跑偏传感器的探杆与胶带的位置。
4.3 接线用户可根据需要选择电缆外径 6~12mm 的矿用橡套电缆 3×1.5，把跑偏传感器输出 接点 引出到煤矿用带式输送机保护装置主机控制接点上。
4.4 注意事项
4.4.1 使用的电源和铭牌上的额定电压符合。
4.4.2 警示语
A、只能接入经过防爆联检合格的本安电路中
B、使用的电源和铭牌上的额定电压符合
六、本安参数
电压：DC24V；电流：≤300mA
七 、常见故障与处理
| 序号 | 故障现象 | 故障原因 | 处理方法 |
| 1 | 机械动作正常，信号无输出 | 传感器坏、接线脱落 | 检查 |
| 2 |
注意事项：
检修时切勿改变本安电路和与本安电路有关的元件的型号、规格！
八、包装
1．包装箱用木箱，产品在箱内安放牢固并应有防潮防震措施。
2．包装箱内应有下列文件和附件：
a. 装箱单；
b．产品合格证；
c．使用说明书（应符合 GB/T9969.1 的规定）。
九、运输
在运输过程中不允许碰撞或重压，并应防止雨水侵入。
十、贮存
应贮存在通风良好的库房内，码放层数不得大于 5 层，室内不得有腐蚀性气体或蒸气，储存温度为 -20℃～+40℃，相对湿度不大于 95%（25℃）。
十一、质量保证
产品自出厂日起，一年内出现质量问题，包修
